一、产品概述：
型扬尘颗粒物在线分析仪是一款具备 动态加热除湿功能的在线监测设备，适用于大气环境下的可吸入颗粒物浓度以及温度、湿度、大气压等气象参数的快速测定并实时显示，同时监测数据通过 4G 网络快速传输至多个监测平台，并同步到电脑端和手机端。
二、产品特点：
●监测因子：PM2.5、PM10、TSP、气象五参数， 可选配：噪声、视频监控、雨量、负氧离子等；
●颗粒物采样采用动态加热（DHS）控制，去除水雾对测量数据的影响；
●内置 7 英寸触摸液晶屏，语音同步，操作简单、便捷；
●存储数据达两年，可同时显示分钟、小时均值、日均值，并支持 U 盘导出；
●具备历史操作记录存储功能，便于查询记录；
●箱体采用防水工艺，同时内部模块化设计，且自带排风系统，有效保证运行；
●内置无源开关量，可外接联动设备降尘；
●支持数据上传平台，且支持一址多发，多平台同时监管；
● 一体式数据采集传输单元，通信协议兼容《污染物在线自动监控（监测）系统数据传输标准》 （HJ212-2017）。
三、技术参数：
●测量范围：PM2.5：（0~10000）μg/m3 ，分辨率 1μg/m3，准确度：±20%；
PM10：（0~10000）μg/m3，分辨率 1μg/m3，准确度：±20%；
风 速：0~30m/s，分辨率：0.1m/s，准确度：±0.3m/s，启动风速≤0.5m/s；
风 向：0~360º，分辨率：1º，准确度：±1º；
温 度：-40~125℃ ，分辨率：0.1℃，准确度：±0.3℃；
湿 度：0~100%RH，分辨率：0.1%RH，准确度：±2%RH；
大气压：30~110kPa，分辨率：0.01 kPa，准确度：±1.2%kPa；
●监测原理：激光散射法；
●监测因子： PM2.5、PM10、TSP、风速、风向、温度、湿度、大气压、噪声、视频监控、雨量、负 氧离子等（可选配）；
●采样方式：吸入式；
●采样流量：2.83 L/min；
●恒温控制：-10℃~55℃，控温精度±1℃；
●数据传输：4G 网络；
●输入电压：220V AC±15%；
●户外 LED 屏（mm）：长*宽*高 680*75*360 或 1200*160*54；
●视频监控： 200W 彩色高清球机；
●安装方式：立杆式或平台搭建；
●立杆：底杆高 1m、上杆高 1.5m;
四、应用领域：
● 城市环境空气网格化布点、住宅小区、学校、医院；
● 道路相关：高速公路、街道路口等、也可安装在各种移动工具上进行监测；
● 农业秸秆焚烧、林区火灾报警、旅游景区空气质量监测；
● 工业相关监测：石油化工、发电厂、垃圾处理站或堆场、采矿业、重工业、机场、码头、铁路、 施工工地；
● 环境影响评价、源解析；
● 对“热点”短期进行监测、优化布点。
产品特点:
◆ 模块化设计,配置任意组合,便于按需设定不同监测因子,适合大规模网格化布点;
◆ 具有光学稳定性的自校装置和在线自校零系统,可有效消除系统长期运行过程中的系统误差,可溯源国标站;
◆ 可通过金属切割器实现不同粒径颗粒物的在线测量,无需更换采样切割器,可同时测量 PM1、PM2.5、PM10、PM100、TSP等浓度;
◆ 采用动态加热除湿控制控制,具有湿度连续修正功能,可有效降低环境湿度对测量值的影响;
◆ 采用长寿命抗干扰采样动力系统,安静,高效;采样周期可调;
◆ 具有集无线传输单元和RS485接口,可通过GPRS/CDMA、4G/5G移动公网或专线网络等传输数据,
全天候24H ,365天持续不间断采集,并可以实现远程控制,实现远程修改仪器参数,诊断故障;
◆ 可选配气象参数监测模块,负氧离子,雨量,辐射,紫外等气象环境监测模块;
◆ 可选配各种参数摄像头,保证夜间和视距拍摄要求,可自动抓拍,支持视屏叠加,可供用户实时查看;
技术参数:
功能项
技术指标
颗粒物监测
监测因子
PM10、PM2.5、 SO2、 NO2、 O3、CO、TVOC
监测原理
激光散射原理
监测浓度
PM2.5:0-1000μg/m³;PM10:0-2000μg/m³;
TSP:0-30mg/m³（未列量程可定制）
分辨率
0.1μg/m³
测量误差
±2.5%和±10ug/m3的最大值
泵吸流量
2.83L/min;PID调节±2.5%；精度±2.5%F·S
恒温除湿
除湿DHS(动态加热系统)动态控湿
监测粒径
0.3μm-100μm
气路保护
具有
温度控制
可设置温度（10-60）℃，控温精度±1℃
噪声监测
测量范围
30-130dB(A)
响应时间
200ms
0.1dB
精度
±0.5%F·S
环境参数监测
温度
量程:-40℃~+70℃;分辨率:0.1℃;精度:±0.2℃
湿度
量程:0%RH~100%RH;分辨率:0.1%RH;精度:±3%RH
风速
量程:0~60m/s;分辨率:0.1m/s;精度:±(0.3+0.03V)m/s
风向
量程:0~360°;分辨率:1°;精度:±3°
气压
量程:45~120kPa;分辨率:0.01kPa;精度:±0.05kPa(25℃@103.5kPa)
本地显示
大屏
四行显示,开关电源、RS485信号,规格:1020*540*120mm
立杆配置
3m国标立杆(或挂架)
避雷针,外径89mm,2mm厚度,两根1.5米螺纹对接。
(可选配挂件,壁挂式安装)
数据传输
网络
4G/5G/RS232/RS485
因子数据传输规范
《HJ 212-2017》
额定电压
AC220V 50HZ 150W
电源保护
漏电保护、过载保护、浪涌保护
工作环境
工作温度
-40℃~+70℃
工作湿度
0%RH~95%RH(无凝露)
防水等级
IP53
主机功能
数据采集
颗粒物监测数据有限率不低于90%
本地储存
监测数据本地存储不低于24个月,
断点续传
断网续传,网络连接成功后自动补发历史数据
联动系统
具备雾炮、喷淋联动系统
远程功能
支持远程升级、远程联动、远程设参、故障诊断

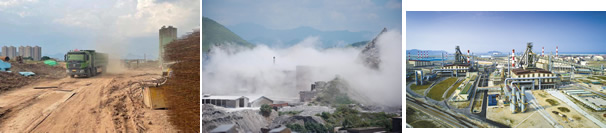

适用场景
